22ГМ4Я-Д

Селеновый однофазный мост, конструкция - сплошная сборка на стяжном стержне. Подводимое напряжение 25 В, выпрямленное напряжение не менее 18 В, выпрямленный ток 0,3 А.

Этот выпрямитель относится к так называемой серии "Контакт". Выпрямители селеновые сплошной сборки типа «Контакт» предназначены для преобразования переменного тока частотой до 2000 Гц в ток постоянного направления (выпрямленный ток), применяются в различной радиотехнической аппаратуре, для питания силовых цепей портативных транзисторных магнитофонов и других установках и приборах.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь, на выпрямители из элементов размера 22мм - здесь.

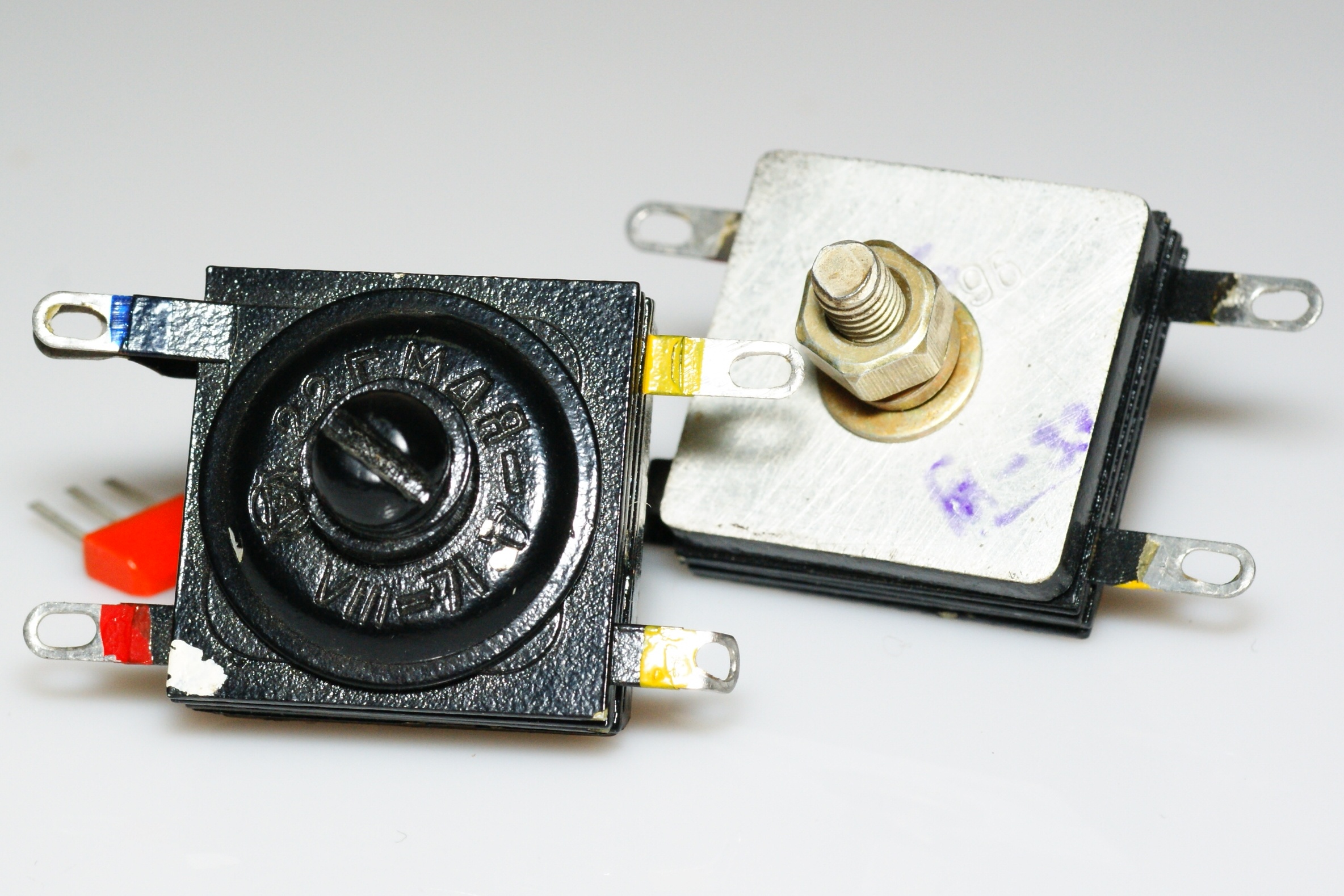

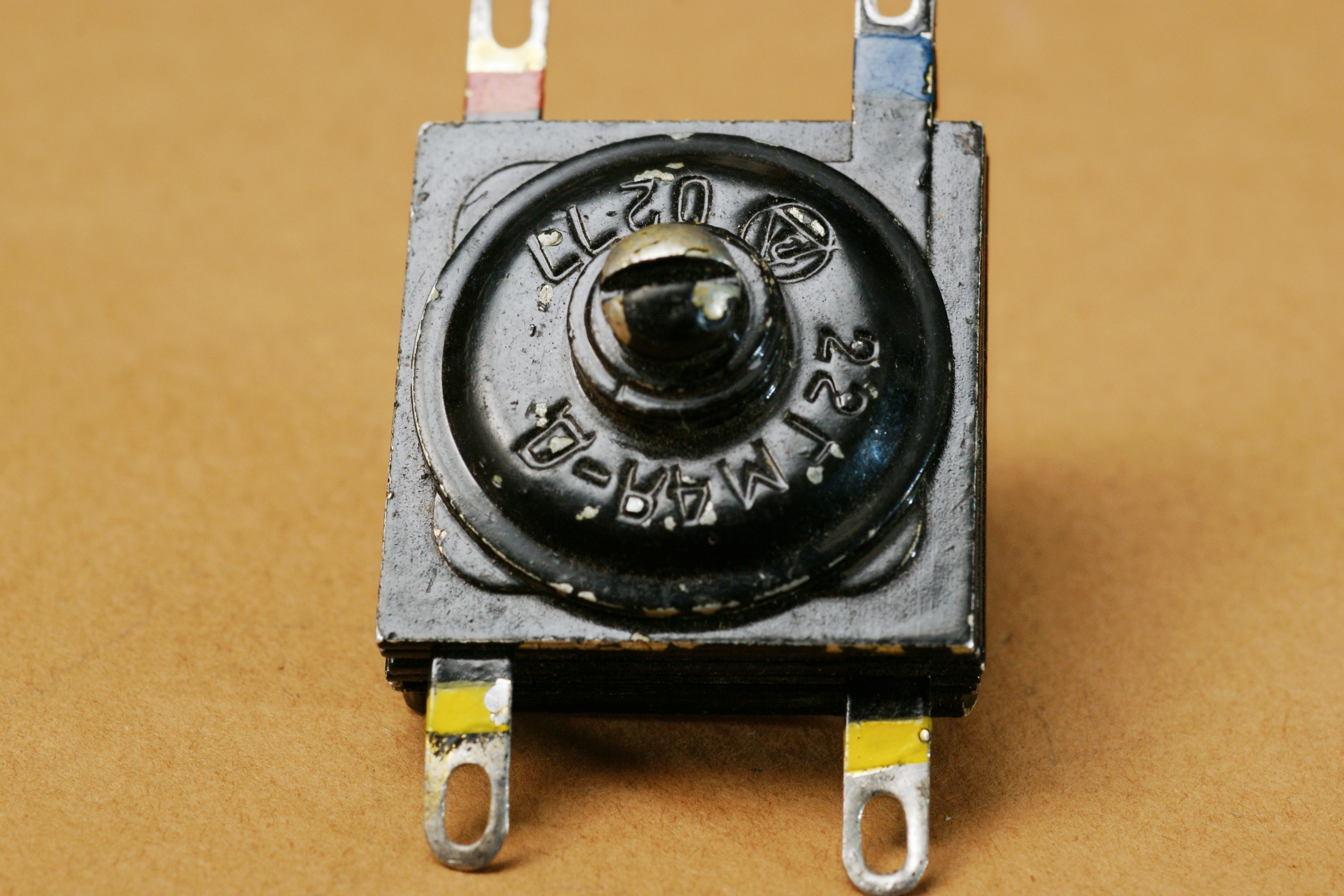

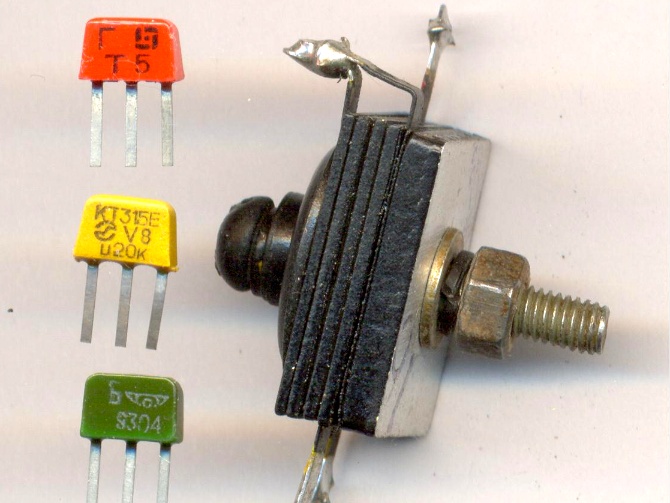

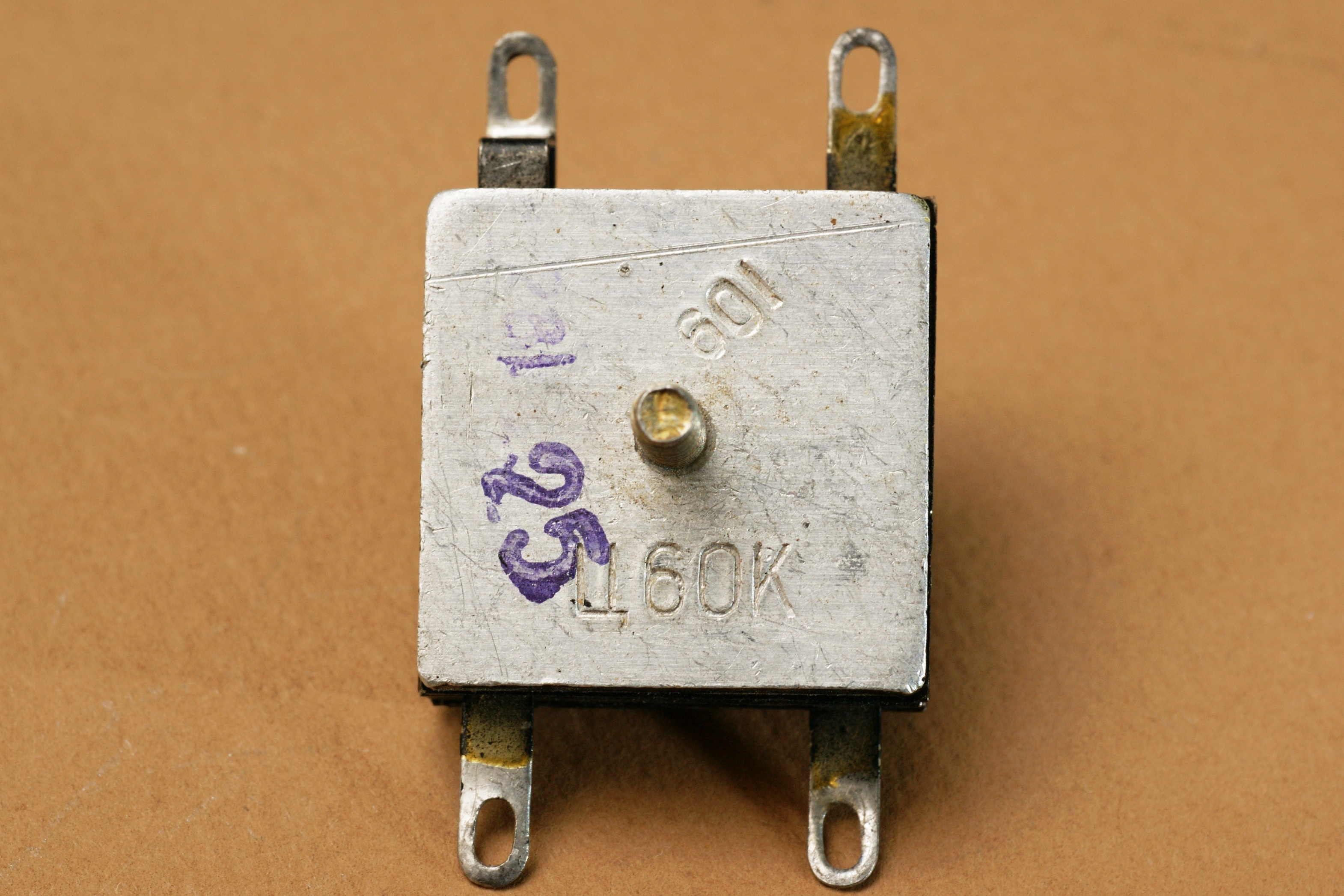

(фото с форума "Портативного ретрорадио")

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
