1МД6А, 1МД6Б

Элемент из комплекса потенциальных элементов типа «Тропа» (ранние выпуски микросхем 2ЛБ016 и 2ЛБ017; 201ая серия), рассчитанных на максимальную частоту переключения 1 МГц. Производитель - "Экситон", Павловский Посад.

Конструктивно ячейки этого комплекса представляют пленочно-транзисторный гибридный вариант; напряжение питания 4 В, номинальный ток 6,5 мА.

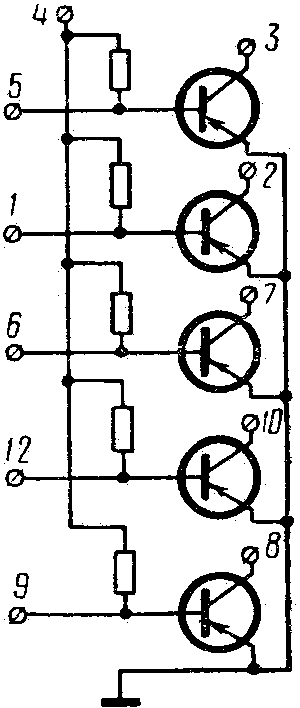

Ячейка 1МД6 может выполнять логические операции типа НЕ по любому входу и выходу в отдельности, либо операции типа ИЛИ—НЕ, либо операцию И—НЕ.

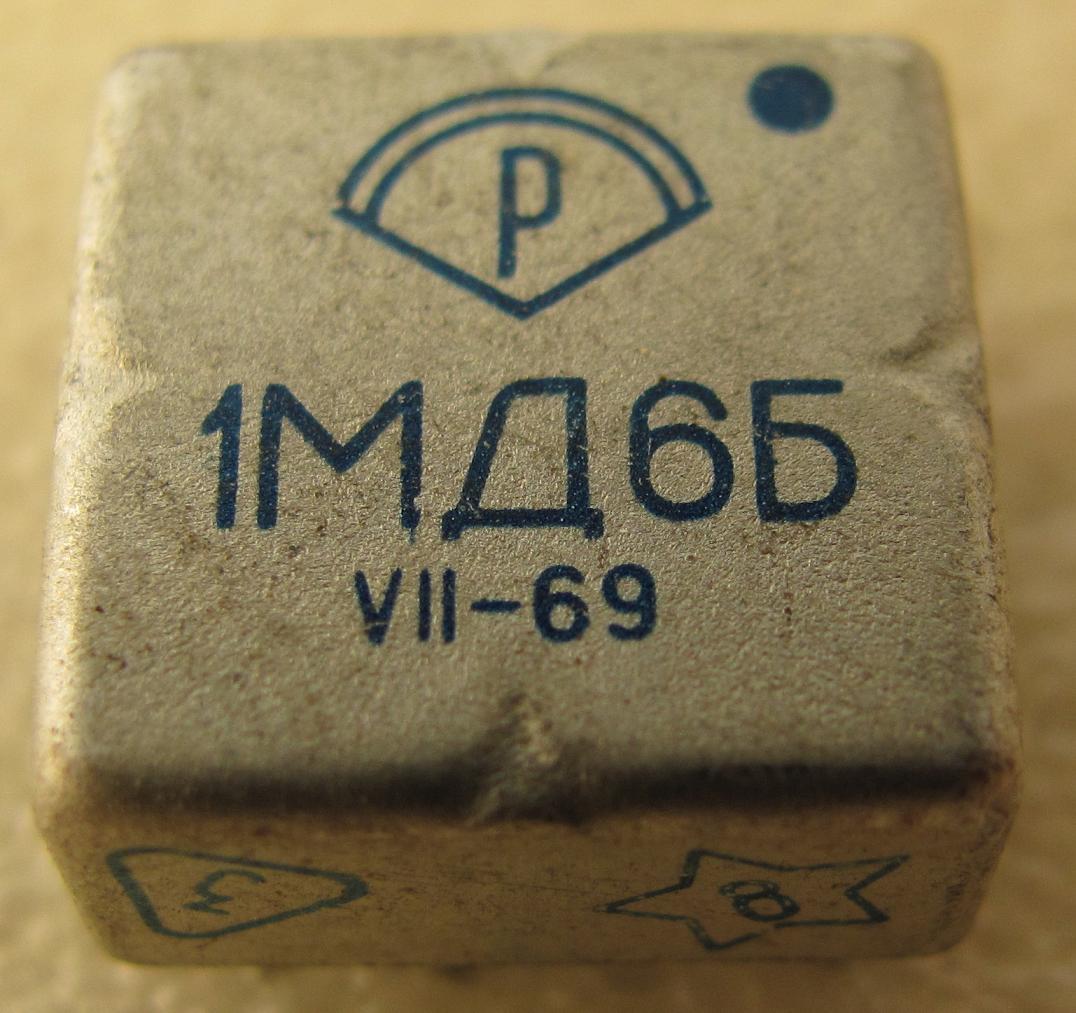

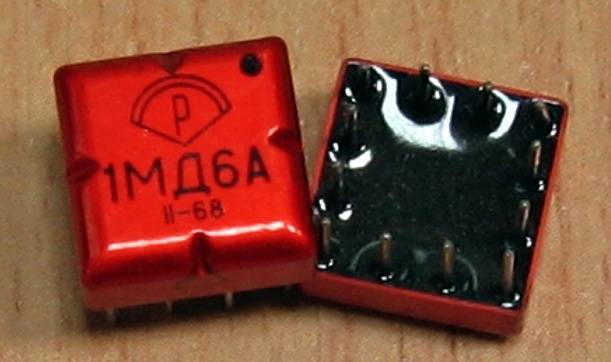

(фото c форума сайта Музей старых радиодеталей)

Источники:

1. Кутвинов В.Г. Основы промышленной электроники. Учеб. пособие для вузов. М., "Высшая школа", 1972.
