1МД40Б

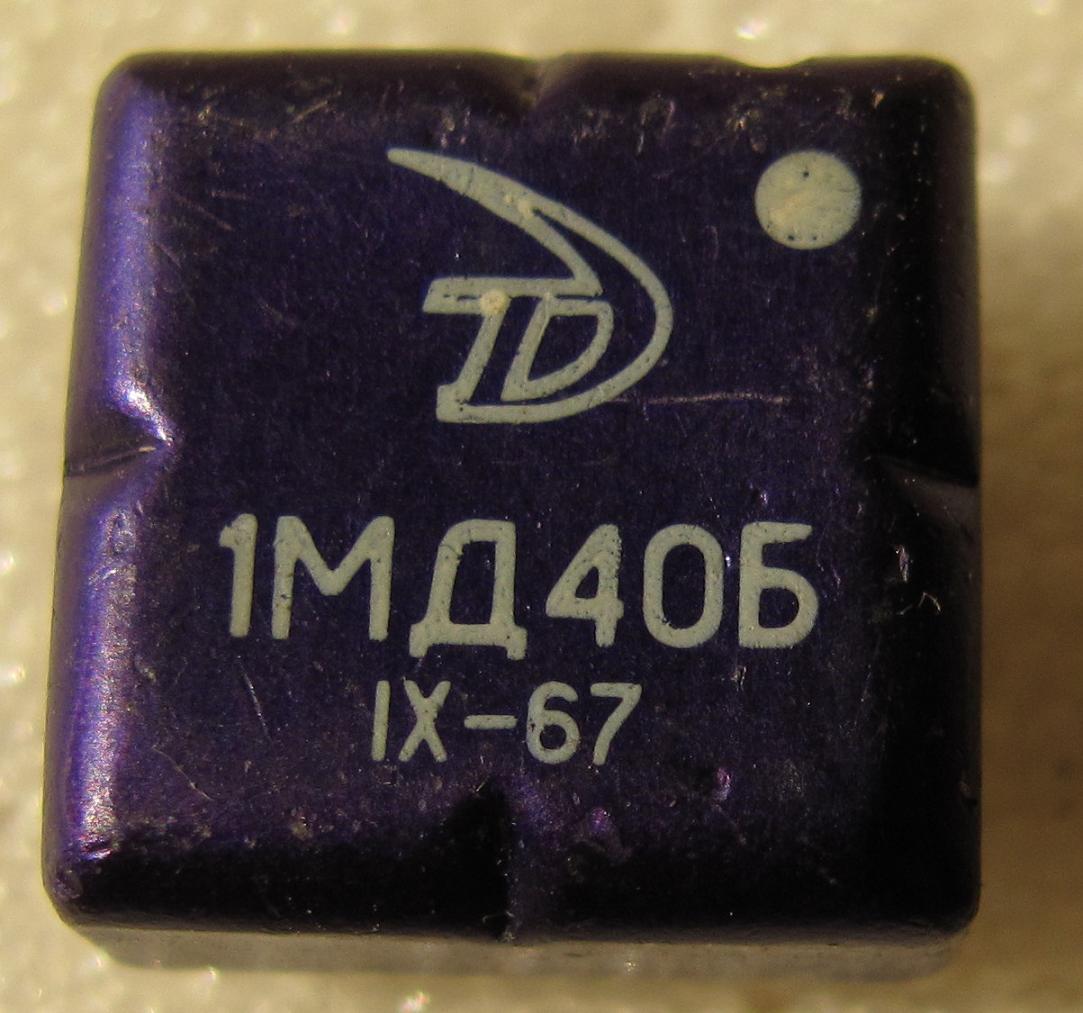

(фото c форума сайта Музей старых радиодеталей)

Элемент относится к серии микросхем "Тропа-3" (1МД40 ... 1МД46). Схемы построены по принципу ДТЛ с использованием дискретных транзисторов 2Т319, дискретных диодов Б29 и пленочных резисторов. Выходные каскады организованы по принципу переключателей тока (ТЛЭС).

В дальнейшем эти элементы получили название 202 серии; так, 1МД40Б это 2ЛС022 (логические элементы 2-2И с расширением по И и ИЛИ).

Производитель - "Ангстрем" (Зеленоград).

Источники:

1. Авиационные цифровые управляющие комплексы. - Управление Главнокомандующего Военно-Воздушными Силами. Военное издательство Министерства Обороны ССР. Москва - 1972.
