04УП8

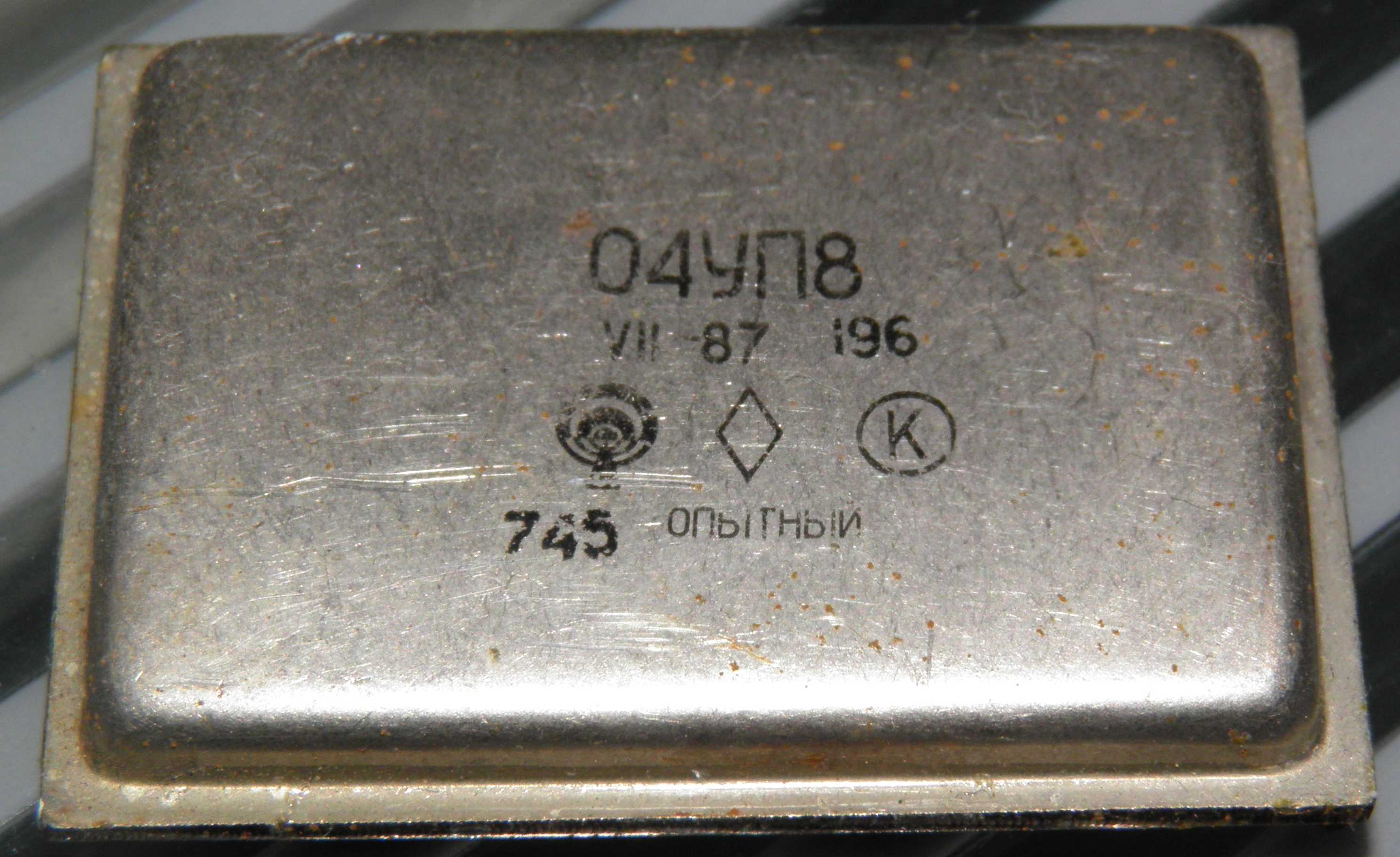

(фото от Alex_lv)

Что касается назначения этой микросборки, то встречаются два невзаимоисключающих варианта, либо это усилитель видеоимпульсов, либо регулируемый импульсный усилитель с компаратором.

04УП8 используется только вместе с 04УП9, они составляют единый комплект. Технические условия распространяются сразу на пару и заводской номер у них, кажется, один и тот же. Вместе это регулируемый усилитель видео импульсов с уникальными характеристиками. Максимальный коэффициент усиления 10000. Диапазон изменения усиления (АРУ) более 100 дБ.

04УП8 содержит два усилительных каскада, причем каждый из них имеет регулировку усиления АРУ1 в первом (входном) каскаде и АРУ2 во втором каскаде. Каскады построены по схеме дифференциального каскода. Первый имеет Т-образный источник тока, а второй П-образный. Здесь и во всем комплекте использована интегральная схемотехника, то есть нет разделительных конденсаторов и все компоненты схемы связаны гальванически.

Входы обоих каскадов дифференциальные и выходы тоже. Максимальный дифференциальный коэффициент усиления (при отсутствии регулирования) у первого каскада 15, у второго 10. Большее значение у первого каскада выбрано, чтобы обеспечить отрыв от шумов: минимальная амплитуда импульсов входного сигнала, при которой на цифровом выходе комплекта должен обеспечиваться стабильный выходной сигнал, должна быть не более 60 мкВ. При этом максимальная амплитуда входного сигнала может достигать 1,0 В. Во всем этом диапазоне нестабильность времени задержки фронта импульса выходного цифрового сигнала относительно фронта импульса входного сигнала по уровню 0,5 должна быть не более 10 нс.

Кроме двух регулируемых каскадов в 04УП8 еще есть каскад распределителя АРУ и связанная с ним схема АРТ — автоматическая регулировка тока источника тока первого каскада.

Производитель - ленинградский "НИТИ-Авангард".

Электрические параметры

Наименование параметра, единица измерения Буквенное обозначение Норма
предельно-допустимый режим предельный режим
не менее не более не менее не более
Напряжение питания, В Uп1

Uп2

Uп3

 5,82

11,64

-11,64

 6,18

12,36

-12,36

 -

-

-

 7,5

14

-13
Амплитуда входных импульсов, В Uвх.А - 1,05 - 3
Напряжение на входе АРУ, В UАРУ - - - Uп2

Uп3
Сопротивление нагрузки, кОм Rн1

Rн2

Rн3

Rн4

 -

-

-

-

 -

-

-

-

 1

1

1

0,1

 -

-

-

-
Ёмкость нагрузки, пФ Сн1

Сн2

Сн3

Сн4

 -

-

-

-

 -

-

-

-

 -

-

-

-

 500

500

500

500

Источники:

1. Изменение №2 "Перечня электронной компонентной базы, разрешённой для применения при разработке, модернизации, производстве и эксплуатации вооружения, военной и специальной техники" (Перечень ЭКБ 01-22-2015). - 2016г.
