Микросборка предназначена для формирования мощных однополярных или двуполярных импульсов для управления ключами на МОП-транзисторах.
Параметры входных импульсов - частота 10 кГц, длительность 0,5 мкс, напряжение 4,5 В. Выходное напряжение "0"/"1" -10/+10 В (для двуполярного режима) или +2/+25 В (для однополярного режима. Напряжение питания +5 В и +12,6 В (для двуполярного режима) или +27 В (для однополярного режима).
Разработана микросборка Московским научно-исследовательским радиотехническим институтом (МНИРТИ). Производитель - Горьковский завод аппаратуры связи им. Попова.

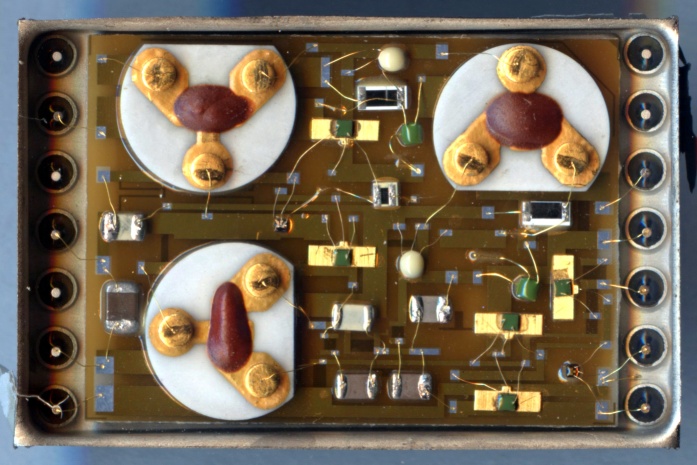

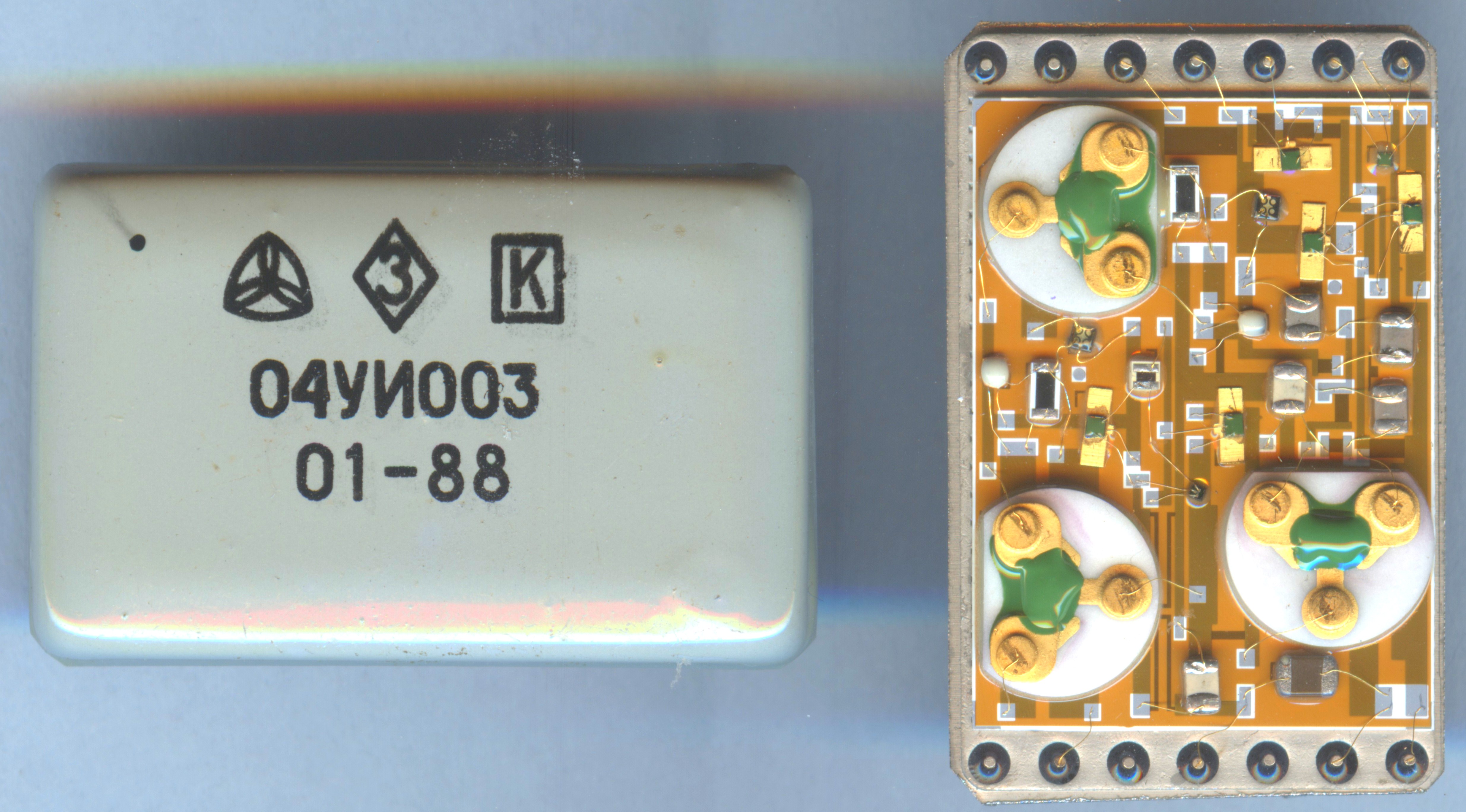

(фото с форума Радиокартинки)

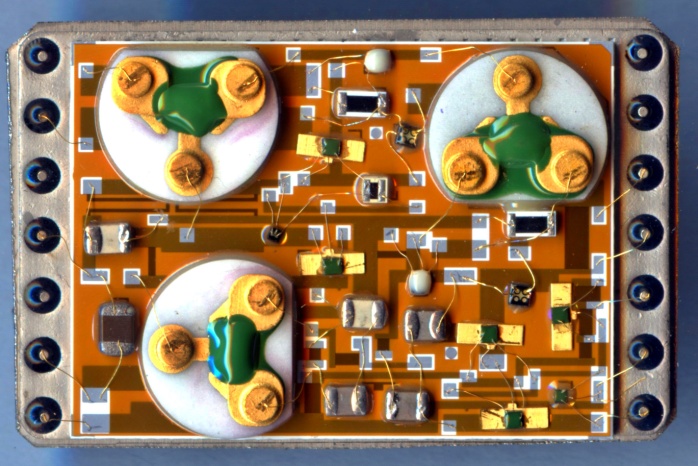

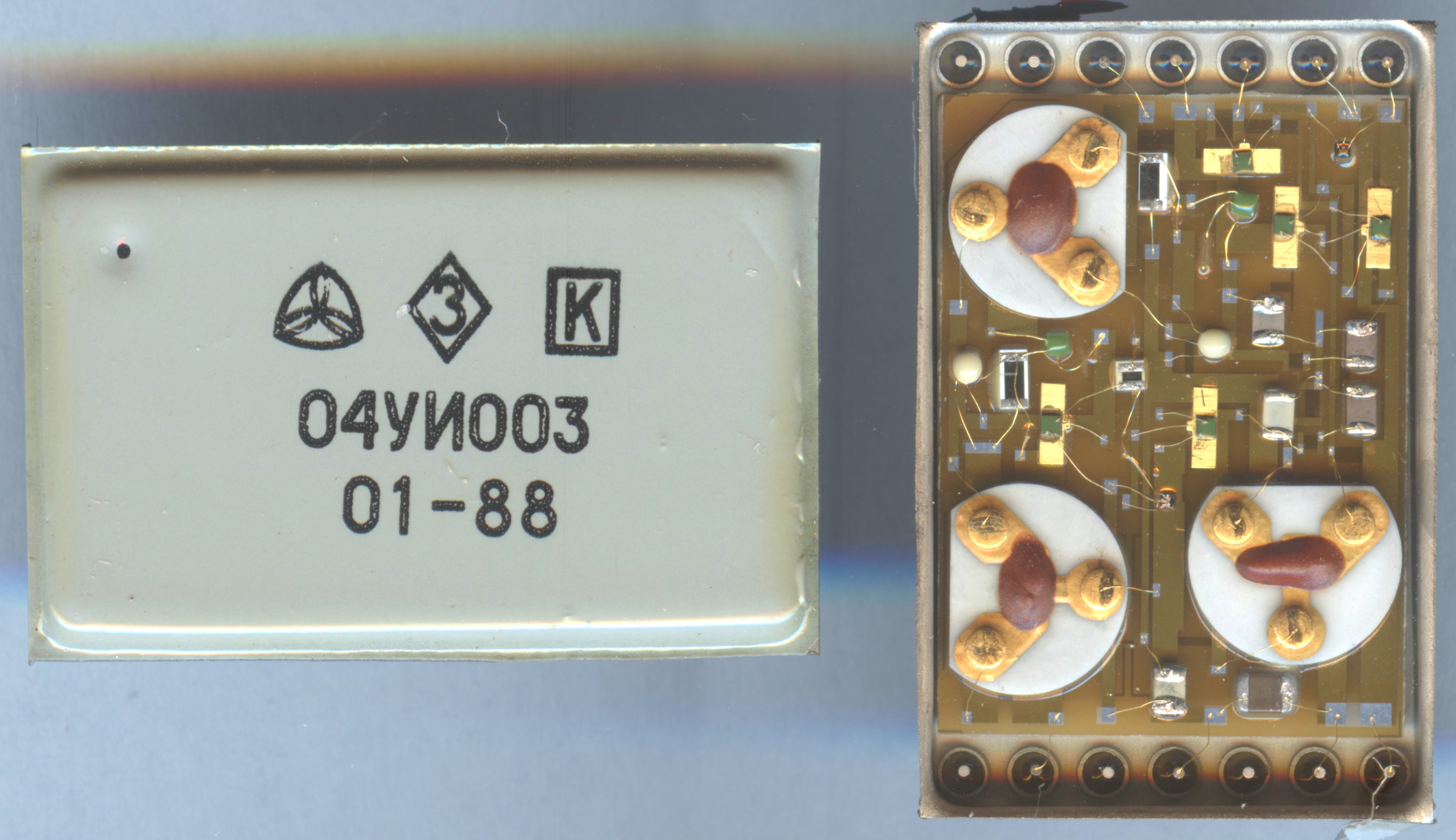

(фото с форума Радиокартинки)
Источники:
1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1981.
