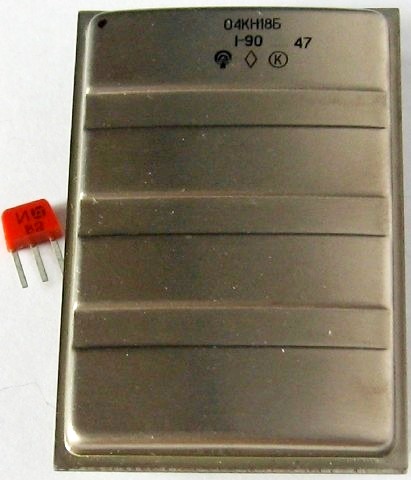

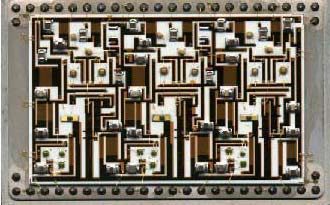

04КН18Б

Усилитель промежуточной частоты (до 100МГц) с аттенюатором.

Назначение - дискретное изменение коэффициента передачи радиосигналов в соответствии с параллельным шестиразрядным двоичным кодом ТТЛ.

Производитель - "НИТИ-Авангард", Санкт-Петербург.



Электрические параметры

Наименование параметра, единица измерения, режим намерения Буквенное обозначение Норма
04КН18A 04КН18Б
не менее не более не менее не более

Верхняя граничная частота по уровню 0,7,МГц
при  Uвх = 150 мВ
f1в = 140 МГц
f1н = 13 МГц
U0упр = 0 … 0,4 В
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

100

-

100

-

Коэффициент передачи (усиления) напряжения
при:
Uвх = 150 мВ
fвх = 70 МГц
U0упр = 0 … 0,4 В
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

Куu

0,7

1,3

0,7

1.3

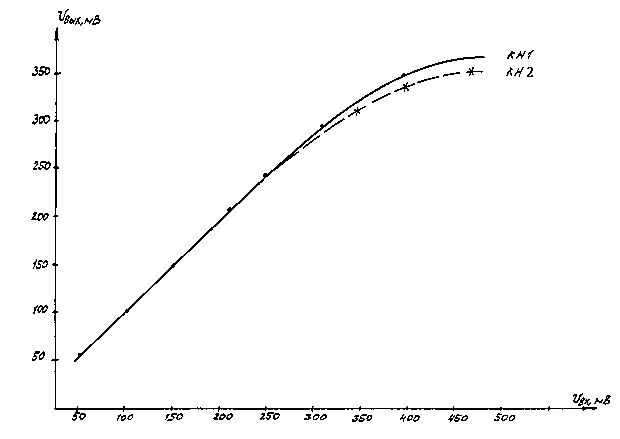

Коэффициент нелинейности амплитудной характеристики, %, при:
Uвх min = 50 мВ
Uвх max = 350 мВ
dU = 100 мВ
U0упр = 0 … 0,4 В
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

Кнл.л

-

10

-

10

Величина затухания, вносимой в сигнал по командам управления, дБ (раз), при:
Uвх = 150 мВ
fвх = 70 МГц
U1упр = 2,4 … 4,5 В
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

 Азатух.1P

Азатух.2Р

Азатух.3Р

 22,50 (13,4)

11,70 (3,84)

5,70 (1,93)

 25,50 (18,8)

12,30 (4,12)

6,30 (2,06)

 2,70 (1,3)

1,20 (1,15)

0,45 (1,05)

3,30 (1,46)

1,80  (l,23)

1,05 (1,13)

 Азатух.1P

Азатух.2Р

Азатух.3Р

 22,50 (13,4)

11,70 (3,84)

5,70 (1,93)

 25,50 (18,8)

 12,30 (4,12)

6,30 (2,06)

 2,70 (1,3)

1,20 (1,15)

0,45 (1,05)

 3,30 (1,46)

1,80  (l,23)

,05 (1,13)

 Азатух.1P

Азатух.2Р

Азатух.3Р

 22,50 (13,4)

11,70 (3,84)

5,70 (1,93)

 25,50 (18,8)

12,30 (4,12)

6,30 (2,06)

 2,70 (1,3)

1,20 (1,15)

0,45 (1,05)

 3,30 (1,46)

1,80  (l,23)

1,05 (1,13)

Ток потребления от источника   Uп1, при:
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Uвх = 150 мВ
U0упр = 0 … 0,4 В
fвх = 70 МГц
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

Iпот.1

-

125

-

125

Ток потребления от источника   Uп2, при:
Uп1 = (12,0 ±0,6) В
Uп2 = минус (6,0 ±0,3) В
Uвх = 150 мВ
U0упр = 0 … 0,4 В
fвх = 70 МГц
Rн = (75 ±4) Ом
Cн = (15,0 ±1,5) пФ

Iпот.2

-

60

-

60

Предельно допустимые режимы

Напряжения источников питания

Uп1

Uп2

11,4

-6,3

12,6

-5,7

11,3

-6,4

12,7

-5,6

Сопротивление нагрузки

71,3

78,8

70,5

79,5

Емкость нагрузки

Сн

14,3

15,8

-

18,0

Изменение Кпи

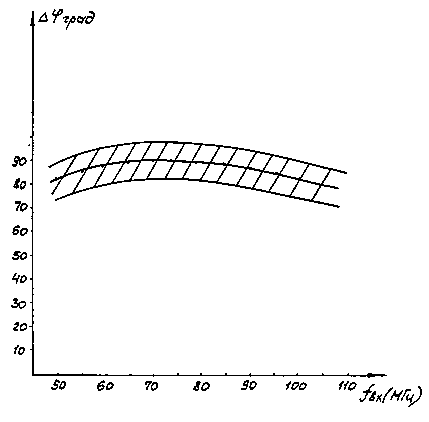

Фазочастотная характеристика при воздействии дестабилизирующих факторов:
Un на ±5%, t° окружающей среды -50°С....+70°С
