04ДФ14

Назначение - фазовый детектор сигналов промежуточной частоты. Производитель - ленинградский "НИТИ-Авангард".

Электрические параметры (при Токр = +25°С)

Напряжения питания +12 В  +6 В
Коэффициент усиления на частоте 40 МГц - не менее 16
Максимальная входная частота - 80 МГц
Максимальная опорная частота - 80 МГц
Динамический диапазон - не менее 60 дБ
Подавление паразитных сигналов - не менее 50 дБ
Сопротивление нагрузки - 0,9...1,1 кОм
Ёмкость нагрузки - 27...33 пФ
Максимальная рассеиваемая мощность - 500 мВт

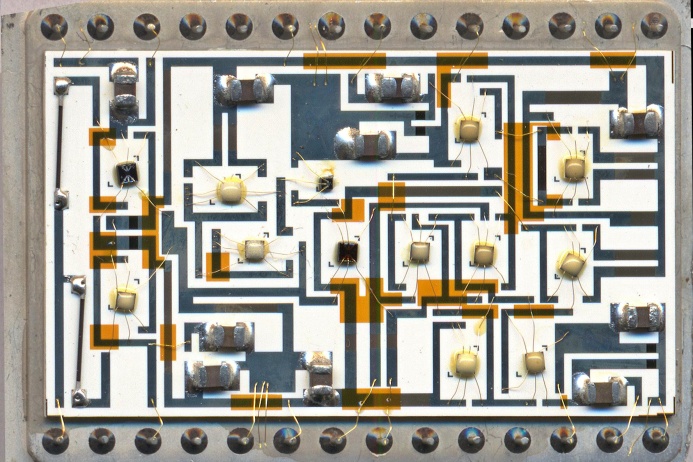

Схема реализована на дискретных элементах - масса транзисторных сборок с обвязкой:

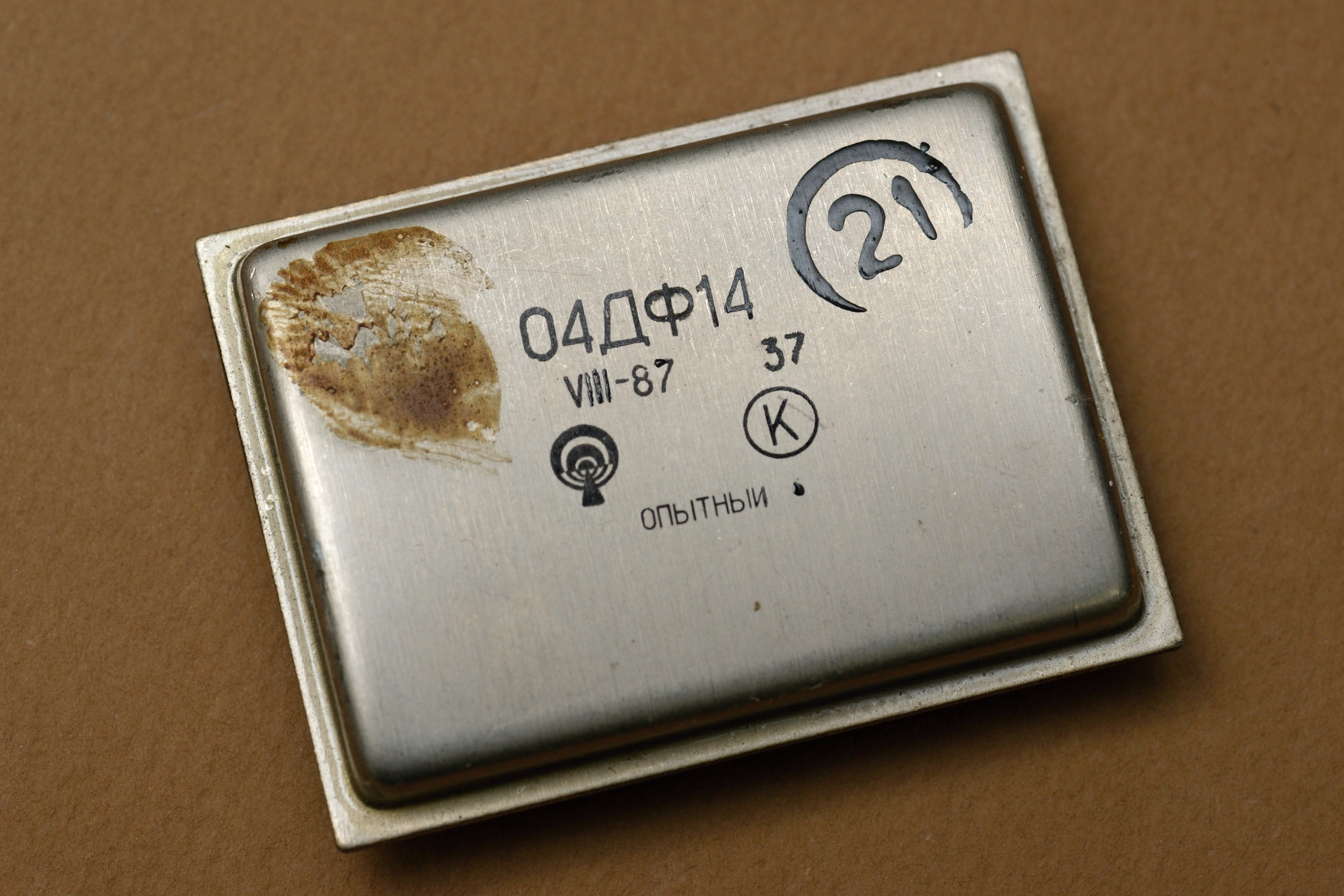

(фото с форума Портативное ретрорадио)

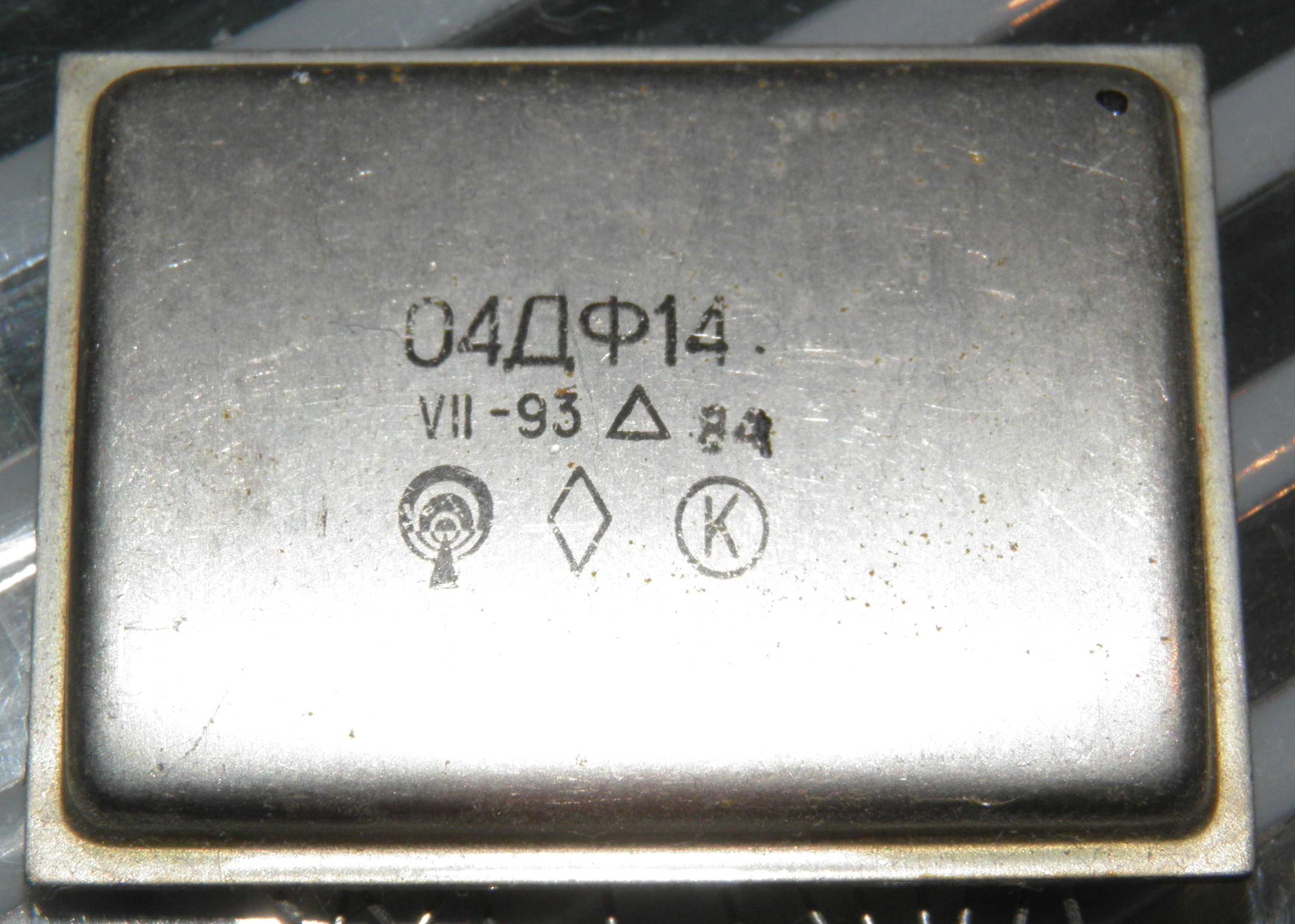

(фото с форума Портативное ретрорадио)

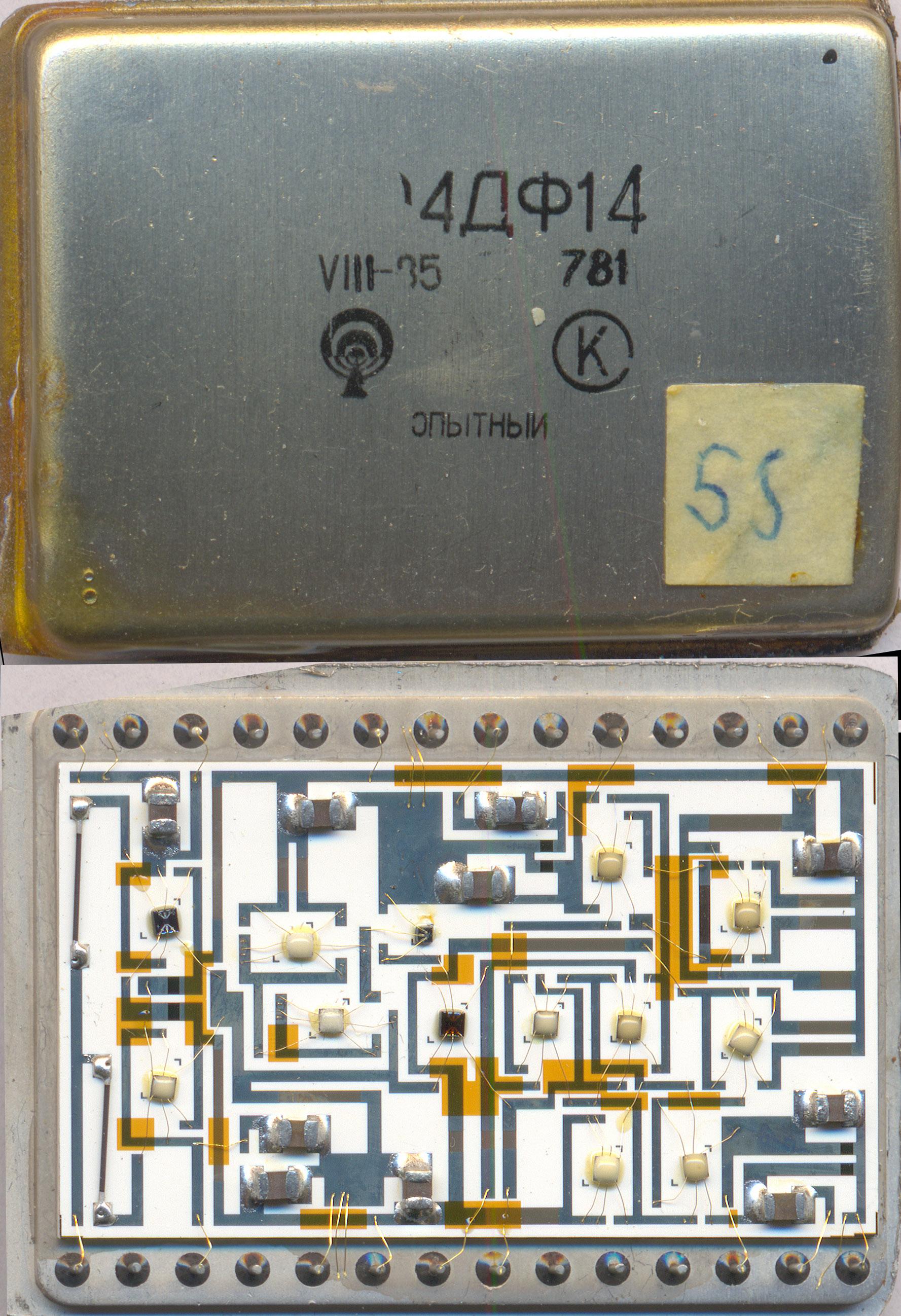

(фото от Alex_lv)
