04АФ001, 04АФ001А

Назначение - синхронизатор развёртки; предназначена для преобразования различных по форме и размаху сигналов в стандартные импульсы для запуска разверток.

Содержит схемы выбора источника синхронизации, частотные фильтры, схемы смещения сигнала по уровню, переключатели полярности сигнала синхронизации, формирователи синхроимпульсов, усилители, предназначенные для вывода сигнала непосредственно на выходной усилитель горизонтального отклонения и схемы для вывода сигнала синхронизации на тракт вертикального отклонения с целью его наблюдения.

Микросборка применялась в осциллографах (С1-126/1, С9-18 и пр.). Электрическая принципиальная схема от неё. Отличается большой сложностью, кстати...

Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар.

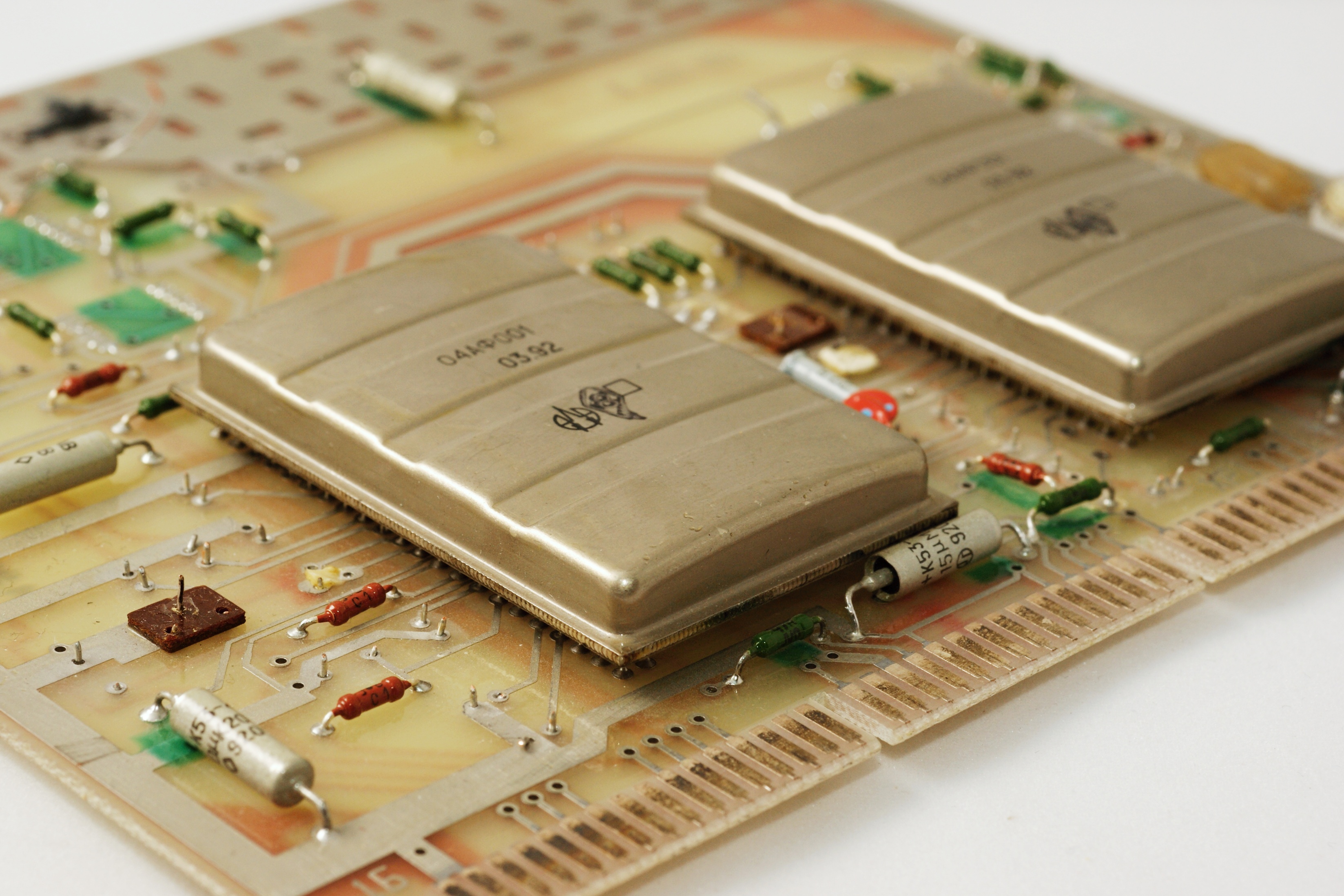

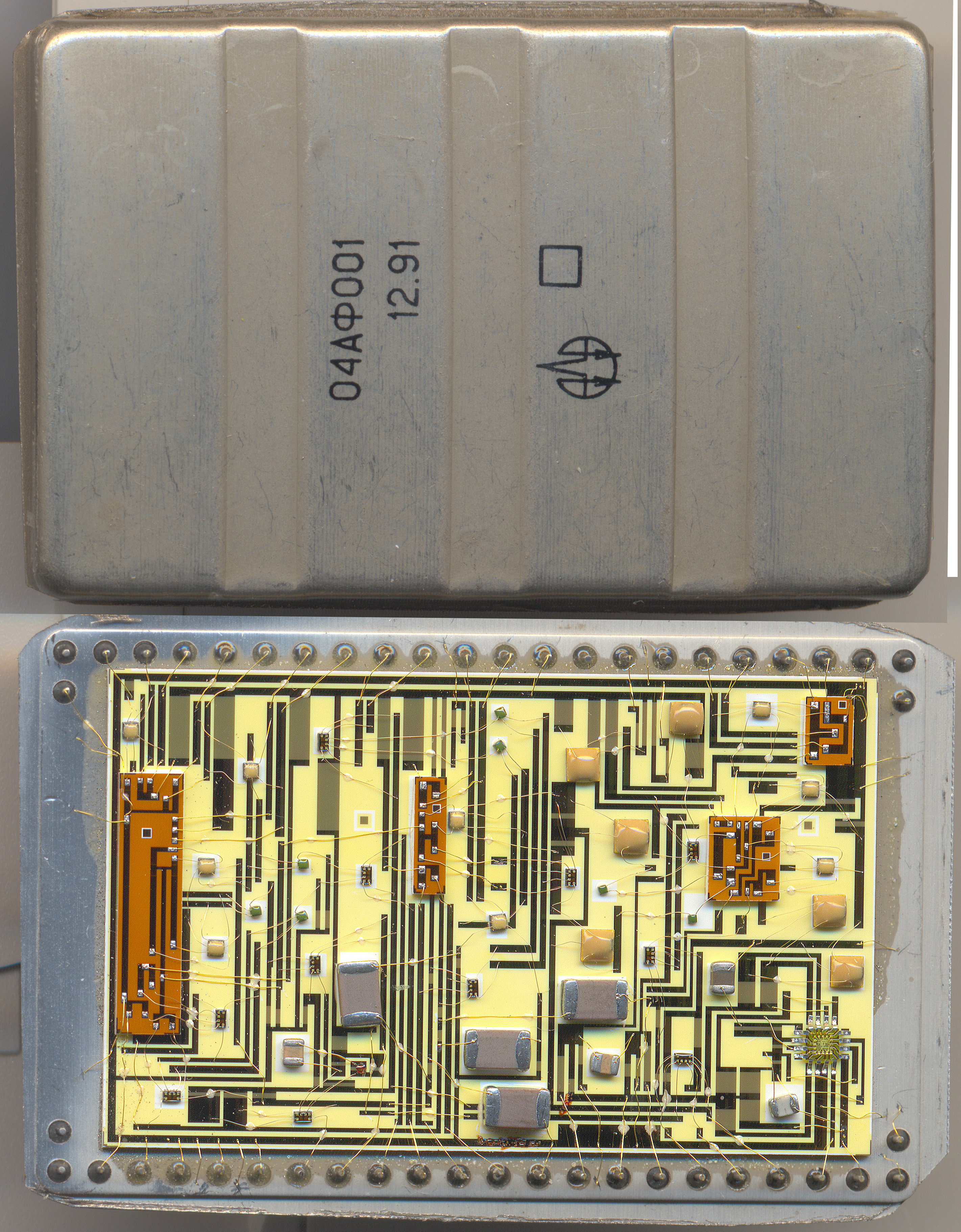

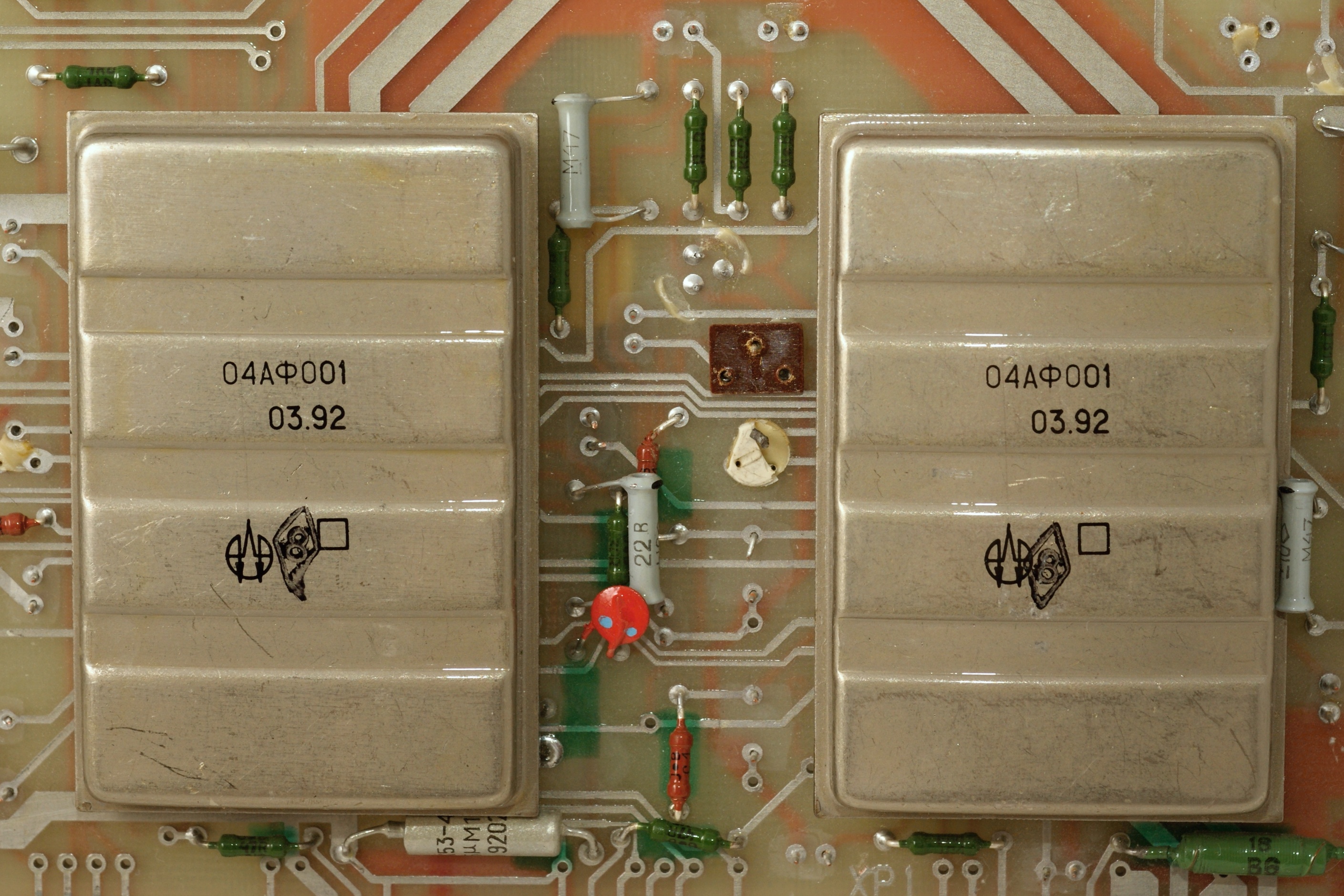

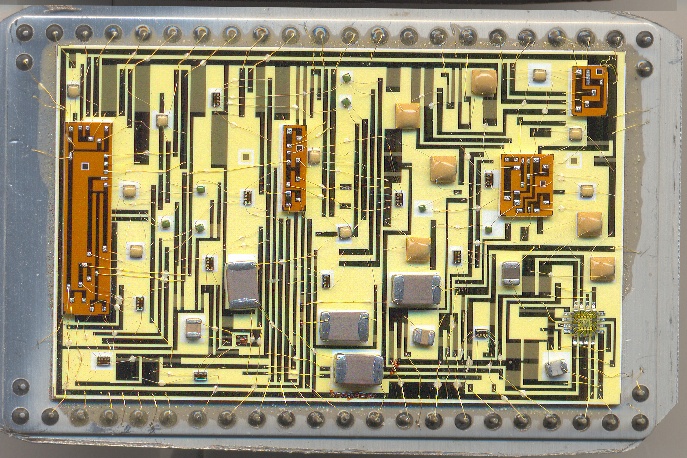

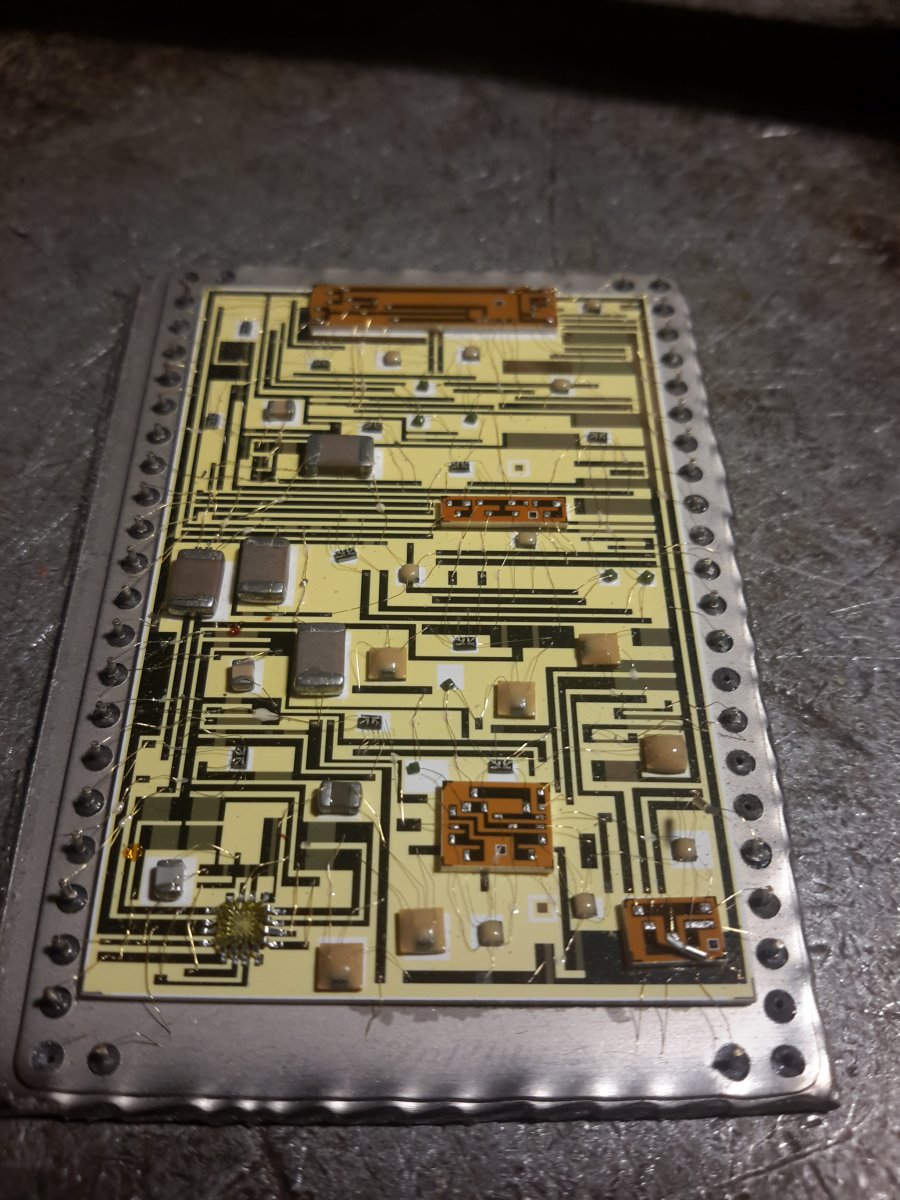

(фото Александра Назаренко)

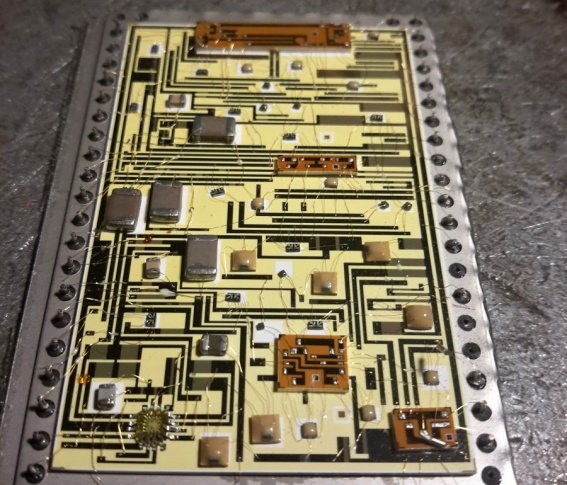

(фото с Форума радиодеталей)

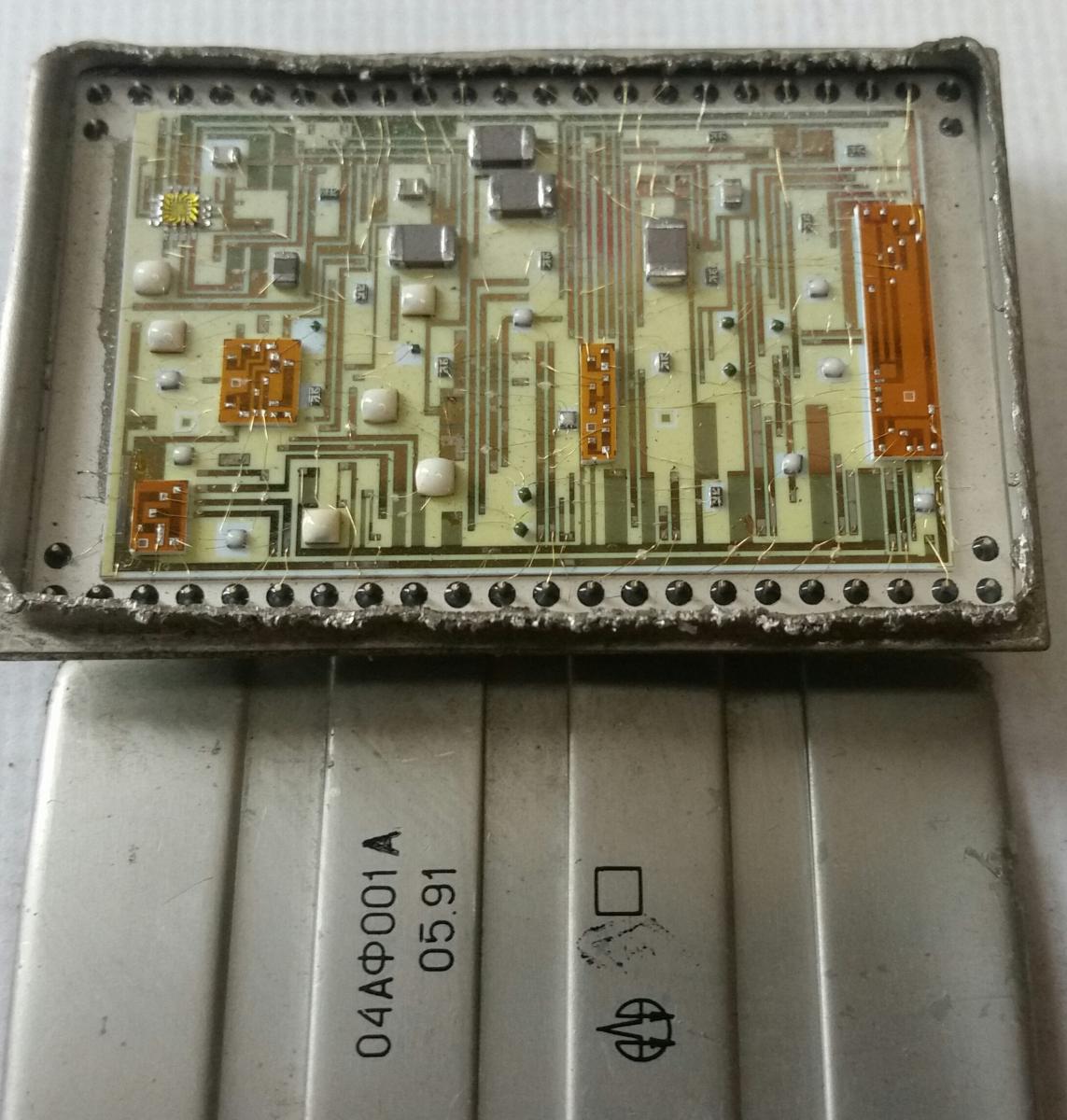

Изредка встречается версия с буквой А, чем она отличается от основной - неясно :

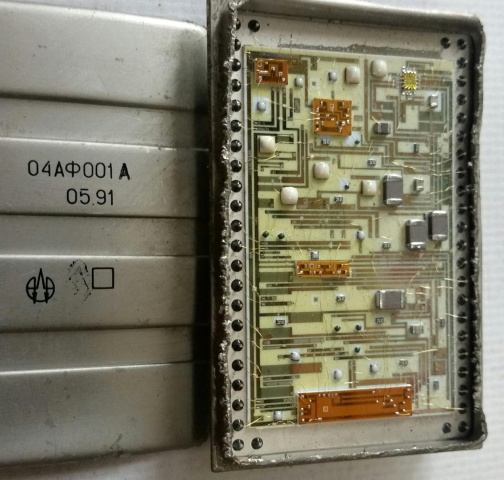

(фото с Форума радиодеталей)

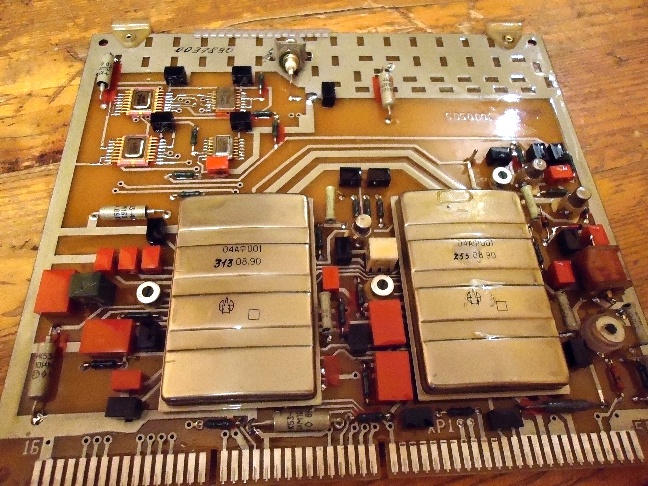

(плата от осциллографа С1-120; фото с форума Портативное ретрорадио)
